Газлифтный цилиндр: определение размеров, выбор, установка и бесшумная работа для сидений и шкафов

Регулируемый газлифт для офисного кресла. : Эргономика, безопасность и точная настройка

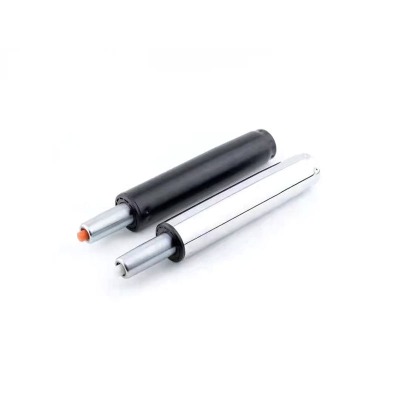

Газлифтный цилиндр, иногда называемый газовой пружиной или пневматической колонной, представляет собой герметичное устройство, которое сохраняет энергию в сжатом азоте и контролирует движение с помощью небольшого внутреннего клапана. В офисных креслах регулируемый газлифтный цилиндр для офисного стула обеспечивает плавное изменение высоты, поддерживая при этом вес пользователя, поэтому осанку можно регулировать с точностью до миллиметра. Когда ручку тянут, клапан ненадолго открывается и позволяет выравнивать давление на поршне, позволяя седлу двигаться; при отпускании ручки клапан закрывается и удерживается выбранное положение. Этот простой механизм, если он правильно подобран, устраняет «дрейф» в течение дня и предотвращает резкие остановки, которые утомляют поясницу.

Эргономические цели и почему они важны

Основная цель — расположить пользователя так, чтобы бедра были примерно параллельны полу, ступни располагались ровно, а локти находились чуть выше поверхности стола, когда плечи расслаблены. Чтобы достичь этих целей для широкой аудитории, выберите длину хода, достаточную для обслуживания как более низких, так и высоких пользователей, а также класс силы, который уравновешивает общую массу пользователя, сиденья и механизма. Слишком прочный цилиндр сопротивляется опусканию и может «всплывать» вверх, когда пользователь частично разгружает сиденье; слишком слабый баллон тонет медленно, даже если за ручку не тянуть. Любая ошибка приводит к постоянной микрорегулировке и увеличивает утомляемость при длительных сменах.

Ключевые параметры выбора

• Инсульт — перемещение от минимальной до максимальной высоты сиденья; общие значения варьируются от 80–140 мм для рабочих стульев и до 200 мм для табуретов.
• Минимальная и максимальная длины — определить, соответствуют ли самое нижнее и самое верхнее положение геометрии стола, не вынуждая пользователя пожимать плечами и не оставляя ноги свисающими.
• Класс силы — внутреннее давление, определяющее, насколько легко кресло поднимается и насколько прочно оно удерживается при отпускании рычага.
• Геометрия интерфейса — размер конуса основания и конуса механизма; проверьте, чтобы избежать раскачивания или неправильной посадки.
• Чувствительность клапана и демпфирование — плавное измерение позволяет плавно спускаться без скачкообразных движений и подпрыгиваний на конечных остановках.

Установка, ввод в эксплуатацию и безопасность

Прежде чем вставлять цилиндр, очистите сопрягаемые конусы, чтобы обеспечить надежную посадку без скрипа. Сначала вставьте стойку в основание, затем совместите механизм кресла с конусом поршня и плотно прижмите; избегайте ударов по концу штока, чтобы защитить уплотнения. Введите в эксплуатацию полный ход кресла под руководством опытного пользователя: если сиденье поднимается самостоятельно при отпускании рычага, выберите более низкий класс усилия; если он тонет, поднимитесь на один класс. Научите пользователей слегка разгружать седло при нажатии на рычаг, чтобы обеспечить более плавное движение и увеличить срок службы клапана. Обращайтесь с каждым цилиндром как с герметичным сосудом под давлением — не прокалывайте, не раздавливайте и не подвергайте его воздействию высоких температур.

Быстрый контрольный список для хорошей подгонки

• Высота сиденья соответствует предполагаемому процентильному диапазону пользователей.
• Движение плавное, без скачков и «зазубрин».
• Отсутствие колебаний в основании или на интерфейсе механизма после нескольких циклов.
• Конец хода кажется мягким, а не резким.

Замена газлифтного цилиндра тяжелой техники : Номинальная нагрузка, долговечность и варианты обновления

В средах с большим количеством пользователей, круглосуточным персоналом или частым совместным использованием замена газлифтного цилиндра тяжелой техники может значительно продлить срок службы. По сравнению со стандартными агрегатами, в цилиндрах для тяжелых условий эксплуатации обычно используются более толстые напорные трубки, стержни большего диаметра для устойчивости к короблению и уплотнения, рассчитанные на более высокие нагрузки и большее количество циклов. Целью модернизации является не просто увеличение силы; целью является поддержание контролируемого движения и постоянной удерживающей силы в более широком спектре реальных условий, включая перепады температур и боковые нагрузки от наклона или перекатывания по неровному полу.

Где тяжелые условия окупаются

• Общие рабочие места, где стулья настраиваются десятки раз в день.
• Промышленные помещения с пылью и перепадами температур, которые ускоряют износ уплотнений.
• Ситуации, когда пользователи часто наклоняются вперед или сидят на краю, что увеличивает боковую нагрузку.

Стандартный и сверхмощный — повествовательное сравнение

Стандартный цилиндр легче и дешевле, и его часто легче приводить в действие при низких нагрузках; однако при высоких статических или динамических нагрузках он может постепенно опускаться или начать колебаться раньше по мере износа интерфейсов. Сверхмощный цилиндр противостоит этому медленному спуску, сохраняет линейное движение после многих циклов и остается прямым при боковой нагрузке, хотя он может весить больше и стоить дороже. Если стулья предназначены для более легких и одиночных пользователей, стандартные модели могут быть экономичными; Если стулья объединены в один пул или используются круглосуточно, вариант для тяжелых условий эксплуатации обычно обеспечивает более низкую совокупную стоимость владения, поскольку количество замен и время простоя сокращаются.

Советы по обновлению

• Подберите конус и общую длину, чтобы сохранить геометрию седла после замены.
• Задокументируйте минимальную/максимальную высоту сиденья перед модернизацией и проверьте ее после установки.
• Если вы сомневаетесь в выборе между двумя классами усилия, выберите более низкий и положитесь на ход, чтобы охватить большинство пользователей; чрезмерная сила вредит удобству использования.

Таблица размеров газлифтного цилиндра : Размеры, классы сил и быстрый выбор

Ясный газлифтный цилиндр Таблица размеров уменьшает количество догадок, сопоставляя варианты использования с геометрией и силой. Три основных числа: минимальная длина (в сжатом состоянии), ход (полезный ход) и максимальная длина (в сжатом состоянии плюс ход). Объедините их с соответствующим классом силы, чтобы кресло не поднималось само по себе и не опускалось при отпускании рычага. Поскольку основания и механизмы увеличивают высоту стопы, всегда рассматривайте любую таблицу как отправную точку и подтверждайте выбор конкретного стула, чтобы избежать неудобных крайностей для пользователей более низкого или высокого роста.

Сопоставление практических правил по вариантам использования

• Стул общего назначения: средняя сила, ход 100–120 мм, умеренная минимальная длина для стандартной высоты стола.
• Общие скамейки: среднее и высокое усилие, ход 120–140 мм для охвата более широкого круга населения.
• Чертежные табуреты: высокая сила, ход 160–200 мм в сочетании с кольцом для ног для устойчивости.
• Компактное сиденье: небольшое усилие, ход 80–100 мм и минимальная длина для низких столов.

Иллюстративная диаграмма (ориентировочные значения)

Как эффективно использовать диаграмму

1. Начните с количества пользователей и высоты стола; выберите обводку, охватывающую оба конца.
2. Выберите класс силы, который соответствует креслу типичному пользователю; убедитесь, что он не поднимается самостоятельно.
3. Проверьте минимальную и максимальную длину на реальной мебели, чтобы избежать сильного защемления коленей или плеч.
4. Создайте прототип одного кресла и соберите отзывы, прежде чем стандартизировать его для всего своего парка.

Как измерить ход цилиндра газлифта : Инструменты, методы и проверка

Зная как измерить ход цилиндра газлифта предотвращает ошибки при заказе и обеспечивает достижение эргономических целей. Самый надежный метод — измерить стул: запишите длину в закрытом положении с полностью вставленным стержнем, затем длину в раскрытом состоянии с полностью выдвинутым стержнем; разница в ходе. Если снятие нецелесообразно, можно пометить выступающий стержень в самом нижнем и самом высоком положениях сиденья, а затем измерить расстояние между отметками. Для лучшей повторяемости используйте одинаковые контрольные точки (от седла базового конуса до кончика стержня или заплечика адаптера), измерьте дважды и усредните результаты.

Пошаговая процедура

1. Аккуратно снимите цилиндр, предохраняя шток от вмятин и царапин.
2. Определите опорные плоскости: гнездо базового конуса и верхнюю часть стержня или прикрепленного адаптера.
3. Измерьте длину в закрытом состоянии на плоской поверхности с небольшой осевой нагрузкой, чтобы обеспечить полное сжатие.
4. Дайте возможность полного выдвижения, затем измерьте длину в открытом положении между теми же контрольными точками.
5. Вычислить ход: С = Л _{открыть} − Л _{закрыто} .
6. Запишите диаметры внешней трубки и стержня, чтобы подтвердить жесткость и класс интерфейса.

Методы, сравниваемые в предложениях

Измерение длины стула обычно является наиболее точным, поскольку механизм не может скрыть истинные конечные точки; измерение на кресле происходит быстрее, но может привести к занижению данных о ходе, если рычаги ограничивают движение. Штангенциркуль обеспечивает более жесткие допуски, чем рулетка, но жесткая линейка подойдет, если измерения повторяются. Чтение данных производителя происходит быстрее всего, когда известны номера моделей; однако замены или изменения конструкции могут привести к тому, что напечатанные номера будут отличаться от номеров находящейся в наличии детали, поэтому перед покупкой партии целесообразно провести физическую проверку.

Распространенные ошибки, которых следует избегать

• Совмещение контрольных точек между закрытыми и открытыми измерениями.
• Игнорирование высоты стопки адаптеров или декоративных кожухов.
• Измерение при частично открытом клапане, что приводит к противоречивым показаниям.

Тихий газлифтный цилиндр для шкафов. : Источники шума, демпфирование и рекомендации по монтажу

В корпусах и крышках мебели тихий газлифтный цилиндр для шкафов преобразует воспринимаемое качество, устраняя хлопки, скрипы и болтовню. В отличие от вертикальных опорных колонн, цилиндры шкафа работают под разными углами и меняют рычаги на протяжении всего хода, что усиливает любое перекос или превышение размера. Шум обычно исходит из трех источников: внутренняя турбулентность при слишком высоких скоростях газа, низкоскоростное прерывистое движение при сухих уплотнениях штока и внешние резонансы в кронштейнах или тонких панелях. Противоядие тройное: правильное усилие, чтобы скорость в середине хода оставалась умеренной, плавное срабатывание клапанов или демпфирование мягкого закрытия ближе к концу хода, а также жесткое крепление, не позволяющее оборудованию действовать как резонатор.

Рекомендации по проектированию для бесшумной работы

• Отдавайте предпочтение более длинному ходу и немного меньшему усилию, чтобы снизить максимальную скорость открытия.
• По возможности устанавливайте шток вниз в закрытом положении, чтобы масло смазало основное уплотнение.
• Используйте сферические подшипники или шарниры с полимерными втулками, чтобы компенсировать небольшие смещения без скрипа.
• Добавьте эластомерные амортизаторы в точках контакта, чтобы поглотить остаточную энергию в конце упора.
• Укрепите кронштейны и проверьте момент затяжки крепежных деталей через 10–20 циклов, когда материалы осядут.

Шумовые симптомы, причины и способы устранения

Если при запуске издается звуковой сигнал, скорее всего, уплотнение сухое; несколько раз поворачивая крышку со стержнем, направленным вниз, часто восстанавливает тишину. Если шкаф «выскакивает» почти полностью открытым, возможно, усилие слишком велико или рычаг увеличивается на поздней стадии хода; перемещение кронштейна на несколько миллиметров, чтобы сгладить моментный рычаг, может сгладить профиль. Постоянный дребезг после остановки движения обычно является внешним — ослабленные винты, тонкие панели или контакт с оборудованием — поэтому крепление или прокладка решают проблему, не заменяя сам цилиндр.

Контрольный список проверки

• Выполните цикл открытия/закрытия не менее 20 раз, чтобы уплотнения сели на место; после этого оцените звук.
• Убедитесь в отсутствии помех на всем протяжении хода, включая ручки и прилегающие панели.
• Убедитесь, что шарниры не могут заедать под крайними углами; привязка усиливает шум и сокращает срок службы.
